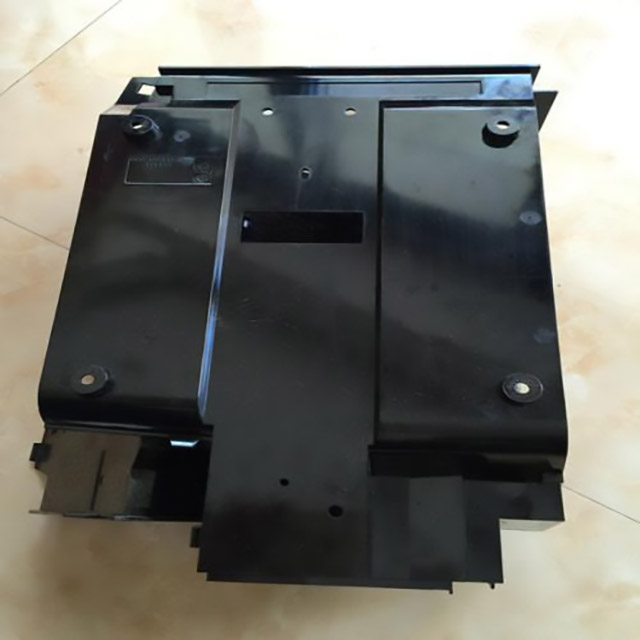

注塑件表面光澤不良的原因有很多，本篇主要為您介紹的是由模具故障引起的光澤不良。而常見的由引起光澤不良的模具故障又分為以下三類：

（1）模具型腔面受損

  由于注塑件的表面是模具型腔面的再現(xiàn)，如果模具表面有傷痕，腐蝕，微孔等表面缺陷，就會(huì)復(fù)映到注塑件表面產(chǎn)生光澤不良。若型腔表面有油污，水分，脫模劑用量太多或選用不當(dāng)，也會(huì)使注塑件表面發(fā)暗。因此，模具的型腔表面應(yīng)具有較好的光潔度，需采取拋光處理或表面鍍鉻。型腔表面必須保持清潔，及時(shí)弄干凈油污和水漬。脫模劑的品種和用量要適當(dāng)。

（2）模具溫度過(guò)高或過(guò)低

模具溫度對(duì)注塑件的表面質(zhì)量也有很大的影響，通常，不同種類的塑料在不同模溫條件下表面光澤差異較大，模溫過(guò)高或過(guò)低都會(huì)導(dǎo)致光澤不良。若模溫太低，熔料與模具型腔接觸后立即固化，會(huì)使模具型腔面的再現(xiàn)性下降。為了增加光澤，可適當(dāng)提高模溫，應(yīng)要采用在模具冷卻回路中通入溫水的方法，使熱量在型腔中訊速傳遞，以免延長(zhǎng)成型周期，這種方法還可減少成型中殘余應(yīng)力。一般情況下，除聚苯乙烯，ABS，AS外，模溫可控制在100度以上。但須注意，若模溫太高，也會(huì)導(dǎo)致注塑件表面發(fā)暗。

（3）脫模斜度太小、模具排氣不良等其他因素

脫模斜度太小，斷面厚度突變，筋條過(guò)厚以及澆口和澆道截面太小或突然變化，澆注系統(tǒng)剪切作用太大，熔料呈湍流態(tài)流動(dòng)，模具排氣不良等模具故障都會(huì)影響注塑件的表面質(zhì)量，導(dǎo)致表面光澤不良。

廣東聚石化學(xué)股份有限公司是一家擁有22年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，具備年產(chǎn)10萬(wàn)噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個(gè)牌號(hào)的產(chǎn)品。產(chǎn)品均通過(guò)IATF16949質(zhì)量管理體系認(rèn)證、通過(guò)美國(guó)UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機(jī)、涂料等行業(yè)。

聚石化學(xué)自成立以來(lái)，每年都承擔(dān)了多個(gè)省市區(qū)級(jí)科技計(jì)劃項(xiàng)目，目前擁有國(guó)內(nèi)外多項(xiàng)阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無(wú)鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過(guò)全球化的經(jīng)營(yíng)實(shí)現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過(guò)技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購(gòu)！全國(guó)咨詢熱線：400-8383-299
