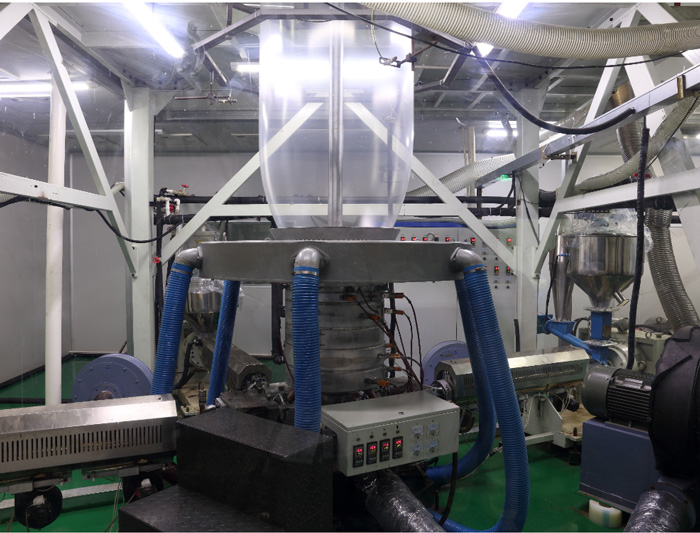

一、吹膜工藝中晶點(diǎn)的成因

晶點(diǎn)通常是由機(jī)器設(shè)備、加工工藝、物料等造成的。但聚合物產(chǎn)生晶點(diǎn)的機(jī)理是因?yàn)檫^聚物的產(chǎn)生，所以只要可能產(chǎn)生過聚物均有可能導(dǎo)致晶點(diǎn)。

1. 原料的殘留催化劑影響

    聚合物生產(chǎn)時會有些催化劑殘留，在成型加工過程中，含有催化劑的聚合物熔體粘滯于生產(chǎn)設(shè)備表面，在高溫下，殘留的催化劑對聚合物繼續(xù)進(jìn)行催化聚合作用，因此會形成過度聚合物。

不同樹脂廠家的聚合設(shè)備及工藝不同，對殘留的催化劑處理純度有差異，其對聚合物在成膜中產(chǎn)生晶點(diǎn)有不同的影響，例如聚合物中殘留的催化劑含量低，設(shè)備結(jié)構(gòu)好，原料本身所含的晶點(diǎn)就少。

2. 聚合物中氧的影響

這主要是加工溫度較高時，氧會使聚合物氧化產(chǎn)生自由基吸附在口模壁，自由基作為活性中心引發(fā)其他聚合物分子鏈反應(yīng)，在此處形成高濃度的不穩(wěn)定聚合物，在高溫下變成雜色點(diǎn)。

加入一定數(shù)量的抗氧劑，有防止氧對晶點(diǎn)的產(chǎn)生作用。

3. 加工工藝、設(shè)備的影響

加工工藝主要是溫度控制等影響，原料長時間受熱、過度聚合、降解會導(dǎo)致晶點(diǎn)產(chǎn)生。

    其實(shí)很多時候是設(shè)備導(dǎo)致的，例如：吹膜機(jī)模頭部位設(shè)計欠佳、存在死角，造成少量原料長時間受熱、過度聚合、降解;吹模機(jī)械的長徑比配置、模頭設(shè)計欠佳等;螺桿上面或螺筒內(nèi)壁上面由于長期的積累，產(chǎn)生一些炭化的東西，而這些炭化的東西可以作為凝膠點(diǎn)，不斷的吸附更多的雜質(zhì)到它上面，同時也不斷的沾到薄膜上面造成所謂的晶點(diǎn)?？偠灾?，成型設(shè)備定期清洗有利于減少晶點(diǎn)產(chǎn)生。

4. 顏填料、色母粒等影響

現(xiàn)在薄膜生產(chǎn)習(xí)慣添加色母粒，色母粒的分散欠佳會導(dǎo)致晶點(diǎn)等不良缺陷，例如色母中選用的顏料表面處理不穩(wěn)定，在色母加工過程中“團(tuán)聚”，形成“粉點(diǎn)”;色母的載體樹脂與成膜原料相容性欠佳。

二、減少或消除吹膜工藝中晶點(diǎn)的方法

    了解以上晶點(diǎn)的形成原因，便可很容易對其控制，為您列出以下四種方法：

    1、原料選擇純化好的樹脂，減少催化劑的影響;

    2、薄膜成型工藝中增加濾網(wǎng)細(xì)度，勤換濾網(wǎng)(尤其是陳舊設(shè)備)，有利于晶點(diǎn)減少;

    3、抗氧劑等適量添加;

    4、在生產(chǎn)過程中添加鋼鐵表面潤滑劑，減少聚合物熔體粘滯在設(shè)備表面。

 廣東聚石化學(xué)股份有限公司是一家擁有22年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，具備年產(chǎn)10萬噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個牌號的產(chǎn)品。產(chǎn)品均通過IATF16949質(zhì)量管理體系認(rèn)證、通過美國UL認(rèn)證，符合歐盟委員會RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機(jī)、涂料等行業(yè)。

聚石化學(xué)自成立以來，每年都承擔(dān)了多個省市區(qū)級科技計劃項目，目前擁有國內(nèi)外多項阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過全球化的經(jīng)營實(shí)現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購！全國咨詢熱線：400-8383-299
