有声小说,完美世界官网,已完本玄幻小说排行榜

您好！歡迎來到廣東聚石化學(xué)股份有限公司官網(wǎng)！ English

25年專注無鹵環(huán)保阻燃塑料生產(chǎn)廠家

全國咨詢熱線：400-8383-299

熱門關(guān)鍵詞： 無鹵阻燃PP 阻燃pp-V0 阻燃pp-V2 阻燃pp母粒玻纖增強pp

您的位置: 網(wǎng)站首頁 > 阻燃塑料問答 > 聚石答疑：注塑缺陷-夾水線是怎么形成的？

聚石答疑：注塑缺陷-夾水線是怎么形成的？

發(fā)布時間：2020.05.12

信息摘要：

注塑缺陷分析：夾水線的成因及對策。夾水線的成因：在注塑件的光學(xué)性和機械強度較為薄弱的位置，兩股冷的熔膠相遇形成夾水線。夾水線的分類：（1）夾水線缺口：在深色或光滑的注塑件或拋光亮度高的注塑件上較為明顯；（2）夾水線變色現(xiàn)象：在使用金屬色母時特別容易顯現(xiàn)。常見部位：孔位，障礙物處，肉厚不均處或多澆口制品。

注塑缺陷分析：夾水線的成因及對策

夾水線的成因：在注塑件的光學(xué)性和機械強度較為薄弱的位置，兩股冷的熔膠相遇形成夾水線。

夾水線的分類：

（1）夾水線缺口：在深色或光滑的注塑件或拋光亮度高的注塑件上較為明顯；

（2）夾水線變色現(xiàn)象：在使用金屬色母時特別容易顯現(xiàn)。

常見部位：孔位，障礙物處，肉厚不均處或多澆口制品。

夾水線樣例

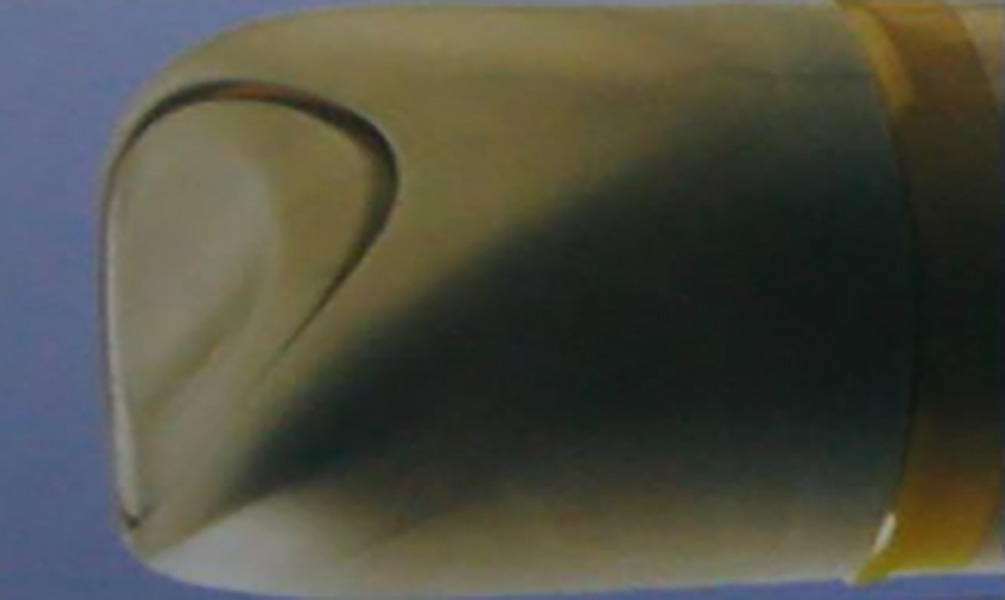

注塑缺陷-夾水線樣例01

近夾水線處的玻璃纖維痕

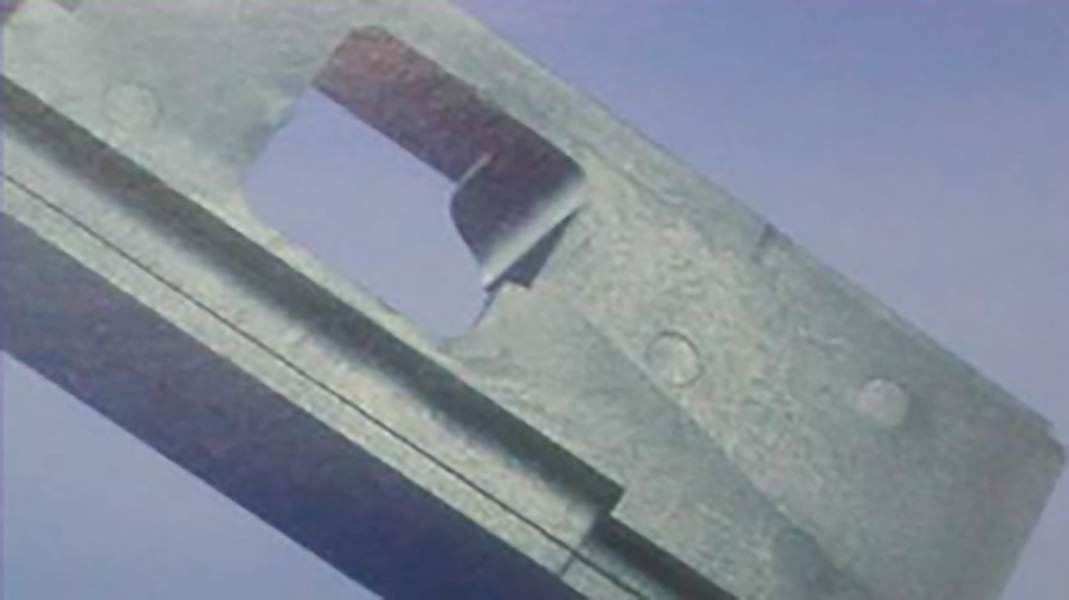

注塑缺陷-夾水線樣例02

夾水線處出現(xiàn)色差現(xiàn)象

注塑缺陷-夾水線樣例03

透明注塑件夾水線明顯出現(xiàn)缺口

總結(jié)：

制品缺陷	成因	對策
夾水線	1.注射速度不當(dāng)	調(diào)整射速
	2.料溫太低	提高炮筒溫度
	3.模溫太低	提高模溫
	4.注射壓力太小	加大射壓和保壓
	5.保壓時間短	延長保壓時間
	6.模腔排氣不良	增加排氣
	7.澆口位置不當(dāng)	找最佳澆口位置
	8.澆口數(shù)量多	減少澆口數(shù)
	9.原料收到污染	選出污料
	10.塑料流動性差	選流動性好的原料

廣東聚石化學(xué)股份有限公司是一家改性塑料生產(chǎn)企業(yè)，擁有無鹵環(huán)保阻燃熱塑性塑料、無鹵阻燃工程塑料、無鹵阻燃聚氨酯彈性體材料和阻燃母粒等4大系列30多個品種100多個牌號的產(chǎn)品。產(chǎn)品均通過IATF16949質(zhì)量管理體系認(rèn)證、通過美國UL認(rèn)證，符合歐盟委員會RoHs標(biāo)準(zhǔn)。廣泛應(yīng)用于燈飾、家電、通訊、電子電器、建材、電線電纜等多種行業(yè)。大型生產(chǎn)企業(yè)如美的、格蘭仕等都是聚石化學(xué)改性塑料的采購商。

上一篇塑料防火等級（UL阻燃等級）分為哪幾種？

下一篇PP與PE共混，會對性能造成影響嗎？
