體育場館，會議場所，休閑場所，車站機場，醫(yī)院中大量的塑料座椅已成為現(xiàn)代生活不可或缺的一部分。這類戶外座椅如何選材？在過去，這些塑料座椅通常是吹塑的PP、HDPE或注塑的共聚PP制成。在戶外條件下，分子鏈易發(fā)生斷裂，需加入光穩(wěn)定劑提高其耐候性；此外，這些公共場所人流密集，座椅的可燃性存在嚴重的安全隱患，因此需要對材料進行阻燃改性。所以，本篇為您分享一下耐候無鹵阻燃PP作為戶外座椅材料時，耐候和阻燃改性需要注意的幾個問題：

1、光穩(wěn)定劑一般為受阻胺類光穩(wěn)定劑，阻燃劑可分為有鹵阻燃和無鹵阻燃，有鹵阻燃的阻燃效率一般優(yōu)于無鹵阻燃，但是有鹵阻燃燃燒時會冒大量的有毒濃煙。

2、鹵系阻燃劑會加速聚烯烴的光老化速度。以溴系阻燃劑阻燃聚丙烯為例，光照下生成的溴自由基捕捉分子鏈上的叔氫，加速PP的光照分解，此外生成的HBr會與呈堿性的受阻胺類反應(yīng)，導(dǎo)致光穩(wěn)劑失效。

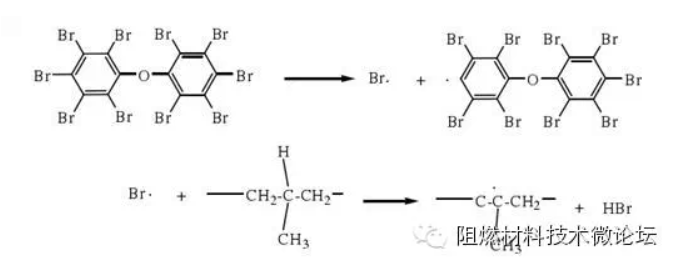

溴系阻燃劑對聚丙烯光氧化降解機理的影響（圖片來源：阻燃材料技術(shù)微論壇）

3、無鹵阻燃劑與聚烯烴的相容性差，加入大量的阻燃劑對材料的力學(xué)性能影響較大,表面容易析出。

為了更好的優(yōu)化和平衡產(chǎn)品的阻燃、耐候和力學(xué)性能，無鹵阻燃聚丙烯材料的優(yōu)勢主要有以下幾個方面：

1、體系中添加了一款高效無鹵阻燃劑，在添加量較小的情況下達到V-2級阻燃要求，這不僅減小了阻燃劑對力學(xué)性能的影響，也弱化了阻燃劑對耐候助劑的干擾。筆者比較了普通無鹵聚丙烯、高效無鹵聚丙烯和普通共聚聚丙烯的力學(xué)性能和阻燃性能。從下表中可知，在阻燃性能同樣達到V2的條件下，高效無鹵阻燃聚丙烯比普通無鹵阻燃聚丙烯的拉伸強度提高了20%，缺口沖擊強度提高了40%。

2、加入耐候性能優(yōu)異的光穩(wěn)定劑以及為耐候-阻燃體系量身定做的相容劑，確保光穩(wěn)定劑與體系中的其他組分充分分散，有效吸收光照產(chǎn)生的自由基，減緩聚丙烯的老化。根據(jù)標準GB/T 16422.2-1999規(guī)定的方法實驗，在光照條件下1000h，材料表面沒有明顯的變化，完全符合戶外座椅的耐候要求。
