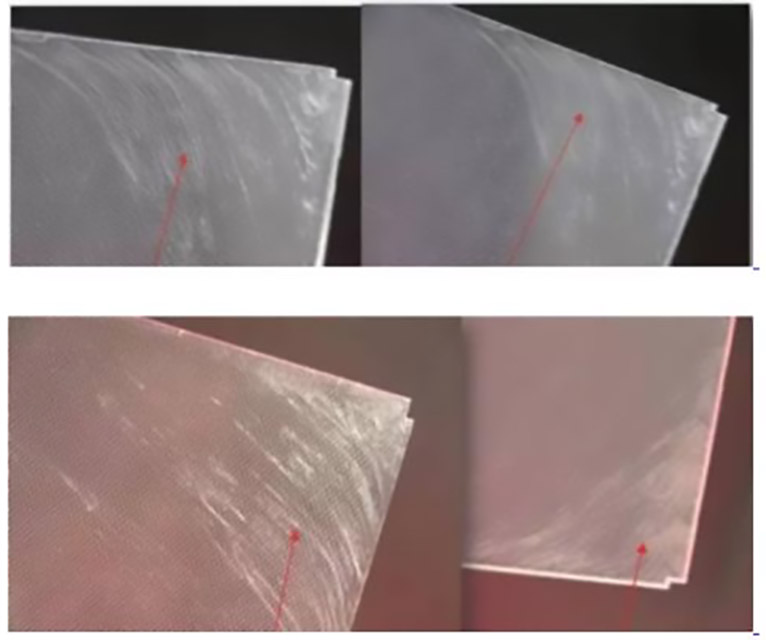

在玻纖改性塑料注射成型過(guò)程中，"浮纖"現(xiàn)象經(jīng)常出現(xiàn)。浮纖也叫露纖，即玻璃纖維露在產(chǎn)品表面，比較粗糙，外觀上比較難以接受。由于玻纖外露，使得此類產(chǎn) 品的應(yīng)用受到了一定的限制，目前主要應(yīng)用于一些高強(qiáng)度的結(jié)構(gòu)件。而凡是用加纖材料做外觀件的，基本上都是亞光面或蝕紋面（例如電動(dòng)工具），因?yàn)槠胀永w料難以做到亮麗的外觀。

形成浮纖主要原因有三種：

1、玻璃纖維與塑料材料的相容性差

由于塑料熔體在流動(dòng)過(guò)程中受到螺桿、噴嘴、流道及澆口的摩擦剪切力作用，會(huì)造成局部粘度的差異，同時(shí)又會(huì)破壞玻纖表面的界面層，熔體粘度愈小，界面層受損愈嚴(yán)重，玻纖與樹脂之間的粘結(jié)力也愈小，當(dāng)粘結(jié)力小到一定程度時(shí)，玻纖便會(huì)擺脫樹脂基體的束縛，逐漸向表面積累而外露。

2、玻璃纖維與塑料基料的比重差異

在塑料熔體流動(dòng)過(guò)程中，由于玻纖與樹脂的流動(dòng)性有差異，而且質(zhì)量密度也不同，使兩者具有分離的趨勢(shì)，玻纖浮向表面，樹脂沉向內(nèi)里,于是形成了玻纖外露的現(xiàn)象。

3、噴泉效應(yīng)

玻纖改性塑料熔體注入型模時(shí)，會(huì)形成"噴泉"效應(yīng)，即玻纖會(huì)由內(nèi)部向外表流動(dòng)，與型腔表面接觸，由于模具型面溫度較低，質(zhì)量輕冷凝快的玻纖被瞬間凍結(jié)，若不能及時(shí)被熔體充分包圍，就會(huì)外露而形成"浮纖"。

因此，"浮纖"現(xiàn)象的形成，不僅與塑料材料組成和特性有關(guān)，而且與成型加工過(guò)程有關(guān)，有著較大的復(fù)雜性和不確定性。

玻纖增強(qiáng)尼龍出現(xiàn)"浮纖"該如何解決?編者建議通過(guò)以下兩種方法來(lái)解決：

1、改良玻纖與塑料材料的相容性
在成型塑料材料中加入相容性、分散劑和潤(rùn)滑劑等添加劑，改進(jìn)玻纖與樹脂間的相容性，提高分散相的均勻性，增加界面粘結(jié)強(qiáng)度，減少玻纖與樹脂的分離，從而改良玻纖外露現(xiàn)象。

2、改良成型工藝條件

a.增加充填速度

在增加速度之后，玻纖和塑料雖然存在流速不同，但相對(duì)于高速射膠而言，這個(gè)相對(duì)速度差的比例就小了。

b.升高模具溫度

這個(gè)作用是比較大的，增高模具溫度，就是為了減少玻纖和模具接觸阻力，讓玻纖和塑料的速度差盡量變小。并且讓塑料流動(dòng)時(shí)的中間熔融層盡量厚，讓兩邊的表皮層盡量薄，這樣就好像光滑的河岸無(wú)法留住樹枝一樣的道理。

c.降低螺桿計(jì)量段的溫度，減少溶膠量

這是讓塑料和玻纖分離的可能性盡量降低，一般來(lái)講對(duì)于浮纖影響比較小，在實(shí)際操作中效果不大。

廣東聚石化學(xué)股份有限公司是一家擁有21年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，具備年產(chǎn)10萬(wàn)噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個(gè)牌號(hào)的產(chǎn)品。產(chǎn)品均通過(guò)IATF16949質(zhì)量管理體系認(rèn)證、通過(guò)美國(guó)UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機(jī)、涂料等行業(yè)。

聚石化學(xué)自成立以來(lái)，每年都承擔(dān)了多個(gè)省市區(qū)級(jí)科技計(jì)劃項(xiàng)目，目前擁有國(guó)內(nèi)外多項(xiàng)阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無(wú)鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過(guò)全球化的經(jīng)營(yíng)實(shí)現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過(guò)技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購(gòu)！全國(guó)咨詢熱線：400-8383-299
