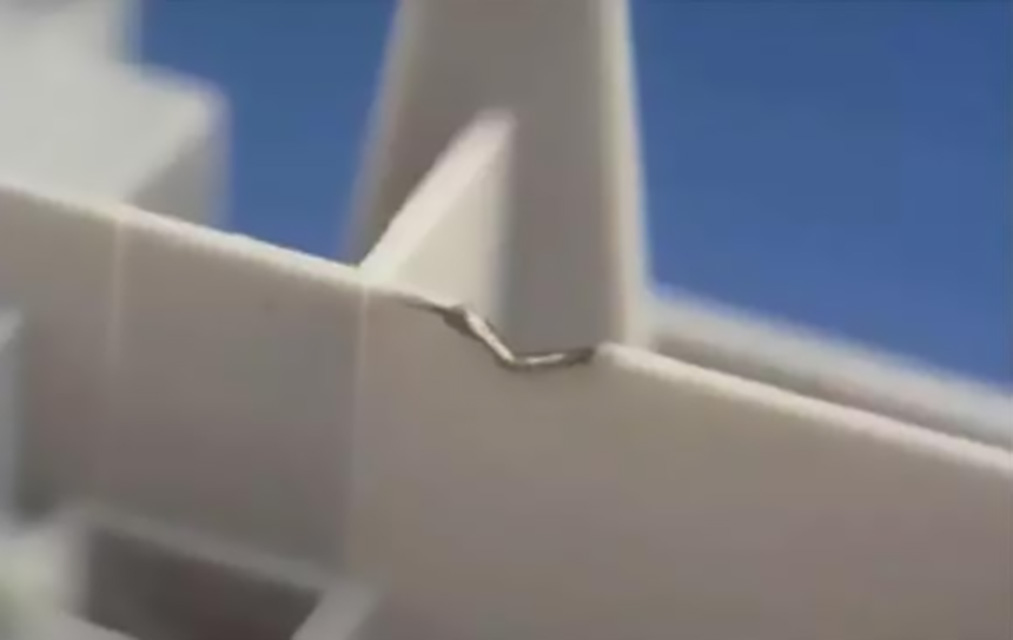

注塑成型條件控制不當(dāng)導(dǎo)致制件燒焦，這也是導(dǎo)致塑件表面產(chǎn)生燒焦及糊斑的重要原因。如何防止注塑件燒焦呢？聚石化學(xué)為大家?guī)硪韵乱恍┬「[門：

竅門一：控制注射速度

特別是注射速度的大小對(duì)注塑件是否被燒焦影響很大。當(dāng)流料慢速注入型腔時(shí)，熔料的流動(dòng)狀態(tài)為層流;當(dāng)注射速度上升到一定值時(shí)，流動(dòng)狀態(tài)逐漸變?yōu)槲闪?。一般情況下，層流形成的塑件表面較為光亮平整，紊流條件下形成的塑件不僅表面容易出現(xiàn)糊斑，而且塑件內(nèi)部容易產(chǎn)生氣孔。因此，注射速度不能太高，應(yīng)將流料控制在層流狀態(tài)下充模。

竅門二：控制螺桿轉(zhuǎn)速與背壓

如果熔料的溫度太高，容易引起熔料分解焦化，導(dǎo)致塑件表面產(chǎn)生糊斑。一般注塑機(jī)的螺桿轉(zhuǎn)數(shù)應(yīng)小于90r/min，背壓小于2mpa，這樣可以避免料筒產(chǎn)生過量的摩擦熱。

如果成型過程中由于螺桿退回時(shí)的旋轉(zhuǎn)時(shí)間太長(zhǎng)而產(chǎn)生過量的磨擦熱，可通過適當(dāng)增加螺桿轉(zhuǎn)速，延長(zhǎng)成型周期，降低螺桿背壓，提高料筒供料段溫度及采用潤(rùn)滑性差的原料等方法予以克服。

竅門三：注塑機(jī)止逆環(huán)避免樹脂滯留

注射過程中，熔料沿螺槽回流太多及止逆環(huán)處有樹脂滯留，都會(huì)導(dǎo)致熔料降聚分解。對(duì)此，應(yīng)選用粘度較高的樹脂，適當(dāng)降低注射壓力，換用長(zhǎng)徑比較大的注塑機(jī)。注塑機(jī)常用的止逆環(huán)都比較容易引起滯留，使其分解變色，當(dāng)分解變色的熔解料注入型腔后，即形成茶色或黑色焦點(diǎn)。對(duì)此，應(yīng)定期清理以噴嘴為中心的螺桿系統(tǒng)。

廣東聚石化學(xué)股份有限公司是一家擁有22年銷售、研發(fā)及生產(chǎn)經(jīng)驗(yàn)的改性塑料企業(yè)，具備年產(chǎn)10萬噸改性塑料的生產(chǎn)能力，擁有環(huán)保改性聚烯烴材料、改性工程塑料和功能母粒等200多個(gè)牌號(hào)的產(chǎn)品。產(chǎn)品均通過IATF16949質(zhì)量管理體系認(rèn)證、通過美國(guó)UL認(rèn)證，符合歐盟委員會(huì)RoHs標(biāo)準(zhǔn)；且廣泛應(yīng)用于汽車、智能家電、燈飾、環(huán)保電纜、OA設(shè)備、通信電子、衛(wèi)材塑料、電視機(jī)、涂料等行業(yè)。

聚石化學(xué)自成立以來，每年都承擔(dān)了多個(gè)省市區(qū)級(jí)科技計(jì)劃項(xiàng)目，目前擁有國(guó)內(nèi)外多項(xiàng)阻燃材料核心技術(shù)的發(fā)明專利。一直致力于無鹵阻燃環(huán)保阻燃材料產(chǎn)業(yè)的發(fā)展，并通過全球化的經(jīng)營(yíng)實(shí)現(xiàn)了從內(nèi)銷主導(dǎo)到外銷兼顧的產(chǎn)業(yè)轉(zhuǎn)變，通過技術(shù)創(chuàng)新和產(chǎn)品創(chuàng)新不斷使產(chǎn)品保持高技術(shù)含量和高附加值。

歡迎大家咨詢、選購(gòu)！全國(guó)咨詢熱線：400-8383-299
